     一、用途

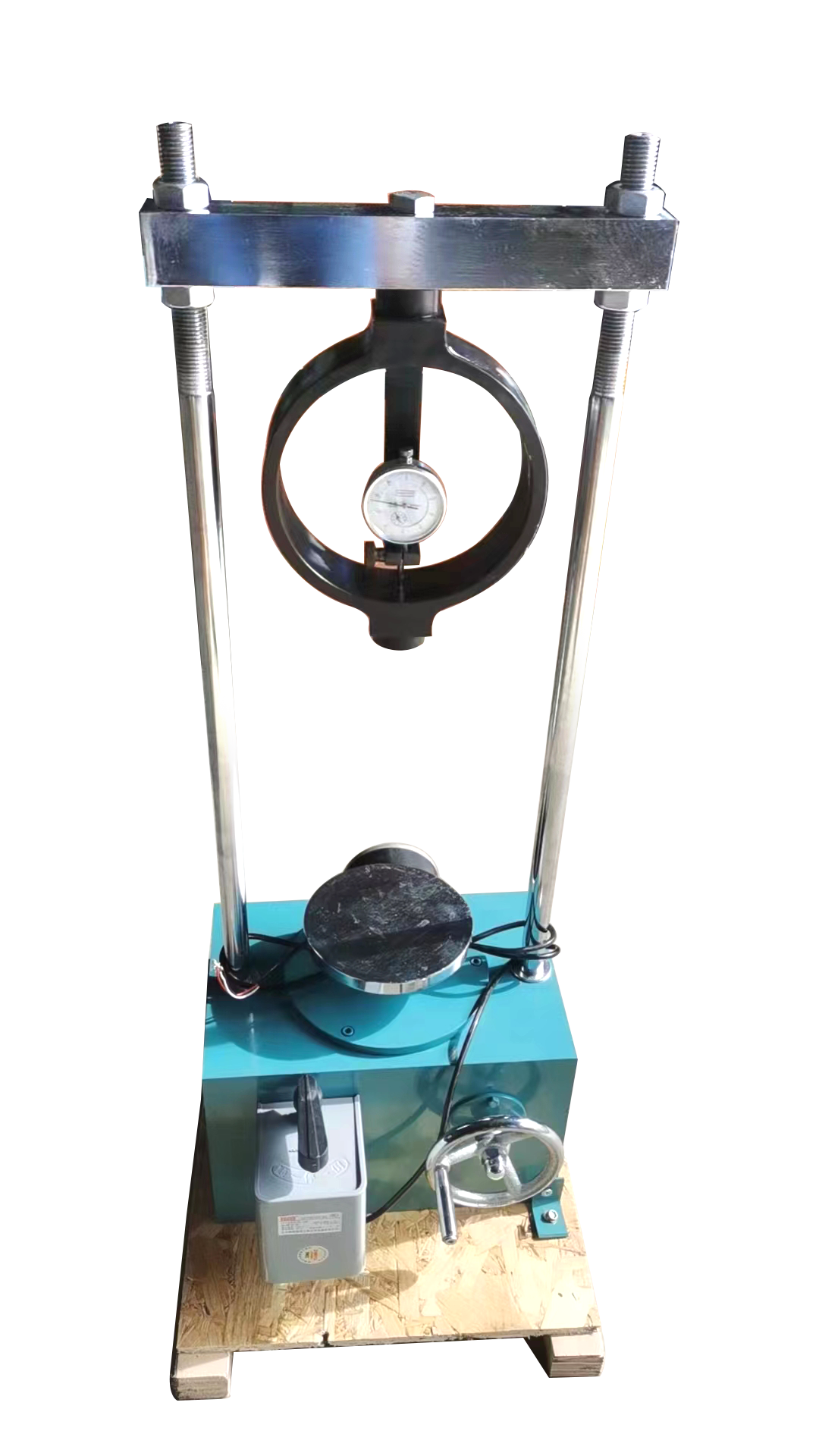

承載比(CBR)試驗儀是用于在規定的試筒內制件后，對各種土和路面基層，底基層材料進行承載比試驗。

二、儀器的主要參數

1、承載比試驗儀：速度1mm/min ，Z大壓力3T。

2、貫入桿：端面直徑Φ50mm，長100mm。（自備）

3、百分表：0——10mm，2只。 （自備）

4、多孔板：一塊。               （自備）

5、荷載板：4塊（外徑Φ150mm、內徑Φ52mm）。（自備）

6、試筒：內徑Φ152mm、高170mm，墊塊Φ151mm、高50mm同重型擊實試驗試筒            （自備）

三、儀器使用方法

1、本儀器供電電源為三相，380V。接通電源，將倒順開關扳到“順”的位置，托盤開始上升，如托盤下降立即停機倒相（三棵電源線任意調換其中的兩棵）檢查離和器手輪進出、轉動是否正常，手輪拉出為手動狀態，手輪推進為電動狀態，如一切正?？蓽蕚溟_(kāi)始試驗。

2、按《公路路面基層材料試驗規程》JTJ057-85承載比試驗方法制取試件。

3、測量泡水膨脹量

⑴將經過濕氣養生的試件放上裝有調節桿的多孔板，在板上加足夠的荷載板，使度件面上的壓力等于該材料層上路面的壓力。

⑵將試筒與多孔板一起放在水槽內（先不放水）并在拉桿將模具拉緊，安裝百分表，讀取初始讀數。

⑶向水槽內放水，使水自由進到試件的頂部和底部，泡水期間，槽內水面應保持在試件頂面以上25mm，通常試件要泡96小時。

⑷在泡水時間到時，讀取百分表讀數，計算膨脹量：

          泡水后試件高度的變化

           原試件高（120mm）

⑸從水槽中取出試件，倒出試件面上的水，靜置15分鐘讓其排水，然后卸支附加載荷和多孔板、底板及濾紙，并稱重M，以計算試件的濕度和密度的變化。

4、貫入試驗

⑴將泡水試驗終了的試件放到試驗儀升降盤上，調整貫入桿與測力環對中，在貫入桿周?chē)胖妙A定數量的荷載板。

⑵先在貫入桿上用手輪施加45N荷載，然后將測力環測形變的百分表調整到零點。

⑶加荷壓入手輪，記錄測力百分表某些讀數（20、40…）時的貫入量，并注意貫入量為2.5mm時，能有8個以上的讀數，總貫入量應超過7mm。

⑷計算、繪制壓力—貫入量曲線，計算貫入量為2.5、50mm時的承載比：              單位壓力

              7或10.5

四、保養

1、每次試驗后，應立即將儀器擦洗干凈。

2、使用一年后應把變速箱內潤滑油脂換上新的潤滑油脂，以后定期保養。
